در این مجموعه، به سراغ انواع مختلف گیربکس‌های صنعتی می‌رویم؛ از مدل‌های رایج مانند حلزونی و هلیکال تا گیربکس‌های پیشرفته‌تر مانند هارمونیک و مغناطیسی، و ویژگی‌ها، مزایا و کاربردهای هر یک را بررسی می‌کنیم.
این مطلب در چند قسمت منتشر خواهد شد. در قسمت اول، با ساختار، عملکرد و کاربرد تعدادی از رایج‌ترین گیربکس‌های صنعتی آشنا می‌شویم.
ادامه این بررسی را در قسمت‌های بعدی دنبال کنید.
در نگاه اول، ممکن است گیربکس تنها مجموعه‌ای از چرخ‌دنده‌ها با شکل و اندازه‌های متفاوت به نظر برسند. اما پشت هر طراحی، فلسفه‌ای مهندسی نهفته است. انتقال قدرت، کنترل سرعت و گشتاور، تغییر جهت حرکت و سازگاری با شرایط کاری، تنها بخشی از وظایفی است که یک گیربکس در سیستم‌های مکانیکی و صنعتی بر عهده دارد. برخی براساس نوع دنده ، برخی براساس جهت انتقال نیرو، و برخی دیگر با توجه به شرایط عملکرد و فضا طبقه بندی می‌شوند.

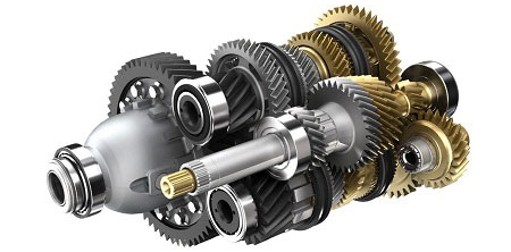

گیربکس چیست و چه کاربردی دارد؟
اگر بخواهیم خیلی ساده بگوییم گیربکس که یک جعبه مکانیکی هوشمند است که وظیفه‌اش انتقال نیرو از موتور به سایر بخش های ماشین آلات است. این انتقال به گونه ای انجام می شود که سرعت، جهت و قدرت خروجی را کنترل و تنظیم می کند. در واقع، اگر موتور را قلب یک سیستم مکانیکی بدانیم، گیربکس حکم مغز آن را دارد؛ چرا که بدون آن، کنترل حرکت غیرممکن می شود.
هر موتور در یک محدوده مشخصی از سرعت (RPM) بهترین عملکرد را دارد. اما در عمل، ما نیاز به سرعت های متفاوتی در کاربردهای مختلف داریم. اینجاست که گیربکس وارد عمل می شود.
گیربکس با کاهش یا افزایش دور موتور، گشتاور را کنترل می کند. به عنوان مثال در صنایع سنگین مانند نوار نقاله، نیاز به حرکت آهسته اما قدرتمند داریم. اما در ماشین آلات بسته بندی، سرعت اهمیت بالاتری دارد. بنابراین، گیربکس نقشی کلیدی در بهینه سازی عملکرد تجهیزات ایفا می کند.
چرا انتخاب درست نوع گیربکس اهمیت دارد؟
با توجه به اینکه هر مدل از گیربکس ها ویژگی و ساختار متفاوتی دارد (برای مثال: حلزونی، هلیکال، خورشیدی و…)، انتخاب نادرست می تواند باعث کاهش راندمان سیستم، افزایش مصرف انرژی، فرسایش سریع قطعات، و حتی توقف کامل خط تولید شود.
به همین دلیل، درک دقیق از انواع گیربکس و انتخاب مدل مناسب با نوع بار، سرعت موردنیاز، فضای نصب و شرایط محیطی، از مهم ترین تصمیم های فنی در هر پروژه صنعتی محسوب می شود.
انواع گیربکس
انتخاب صحیح از میان انواع گیربکس، می تواند تفاوت چشمگیری در راندمان، دوام و کارایی یک سیستم ایجاد کند. هر گیربکس بسته به طراحی دنده ها، زاویه انتقال نیرو و نحوه درگیری اجزا، ویژگی های خاص خود را دارد. در ادامه با برخی از رایج ترین گیربکس های صنعتی و ساختار عملکردی آن ها آشنا می شوید.
- گیربکس حلزونی
- گیربکس هلیکال
- گیربکس خورشیدی (سیاره ای)
- گیربکس شافت مستقیم
- گیربکس آویز
- گیربکس کرانویل
گیربکس حلزونی یکی از رایج ترین انواع گیربکس است که بیشتر در فضاهای محدود و سیستم هایی با نیاز به انتقال نیرو با زاویه ۹۰ درجه استفاده می شود. ساختار این گیربکس متشکل از دو جزء اصلی است:
- مارپیچ حلزونی (Worm Shaft): میله ای با رزوه مارپیچی که شبیه پیچ عمل می کند.
- چرخ دنده حلزونی (Worm Wheel): چرخ دنده ای با شیارهای منحنی که درگیر با شافت حلزونی می شود.
این درگیری منحصربه فرد باعث ایجاد نسبت تبدیل بالا در ابعاد کوچک می شود. از دیگر ویژگی های بارز این نوع گیربکس می توان به صدای کم، حرکت نرم و خاصیت قفل شوندگی در بارهای برگشتی اشاره کرد.
کاربردها: آسانسورها، نوار نقاله های کوچک، دستگاه های بسته بندی، درب های اتوماتیک
مزایای گیربکس حلزونی به شرح زیر است:
- طراحی فشرده و کم جا
- انتقال نرم و بی صدا
- امکان استفاده در شرایطی که نیاز به حرکت برگشتی نیست (قفل شوندگی طبیعی)
- راندمان گیربکس حلزونی معمولاً از گیربکس های هلیکال یا سیاره ای کمتر است، اما در کاربردهای کم سرعت و پرقدرت، انتخابی اقتصادی و مؤثر محسوب می شود.

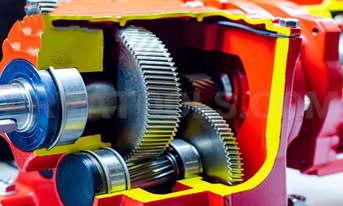

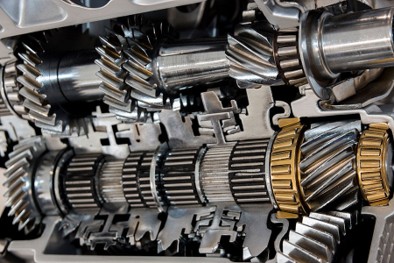

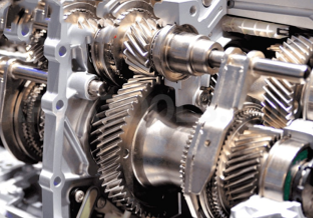

- گیربکس هلیکال
گیربکس هلیکال یکی از مهم ترین و پرکاربردترین انواع گیربکس در صنعت است. تفاوت اصلی این گیربکس با مدل های ساده تر، در نوع طراحی دنده هاست: دنده ها به صورت مورب (Helical) طراحی شده اند، نه مستقیم. این زاویه دار بودن باعث می شود درگیری دنده ها نرم تر، یکنواخت تر و در عین حال قوی تر باشد.
به دلیل تماس پیوسته و تدریجی دنده ها، این نوع گیربکس از نظر راندمان انرژی، تحمل بارهای سنگین و کاهش صدا عملکرد بسیار مطلوبی دارد. از جمله ویژگی های گیربکس هلیکال می توان به موارد زیر اشاره نمود.
- دنده های مورب برای درگیری پیوسته
- قدرت انتقال بالا حتی در سرعت های بالا
- صدای کمتر نسبت به گیربکس های دنده مستقیم
- راندمان بالا تا حدود ۹۵٪
این نوع گیربکس ها در موارد زیر به کار می روند.
- خطوط تولید کارخانه ها
- نوار نقاله های صنعتی
- ماشین آلات معادن
- سیستم های انتقال قدرت سنگین در پتروشیمی، فولاد و سیمان
- گیربکس هلیکال یک گیربکس قدرتمند، با راندمان بالا و عملکرد روان برای استفاده مداوم در خطوط صنعتی است.

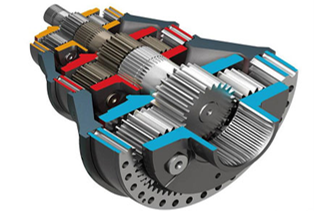

- گیربکس خورشیدی (سیاره ای)
یکی از پیشرفته ترین و در عین حال فشرده ترین انواع گیربکس که در صنایع سنگین و دقیق مورد استفاده قرار می گیرد، گیربکس خورشیدی یا سیاره ای است. در این نوع گیربکس، بار به صورت متوازن بین چند چرخ دنده توزیع می شود، که این ویژگی باعث می شود بتواند در فضای کم، گشتاور بسیار بالایی تولید کند.
گیربکس سیاره ای در کنار قدرت بالا و دوام زیاد، فضای زیادی اشغال نمیکند و مناسب برای ماشین آلات مدرن و کاربردهای داینامیک است
سیستم هایی مثل نوار نقاله یا خطوط بسته بندی صنعتی عمدتاً با گیربکس شافت مستقیم کار میکنند. این نوع از انواع گیربکس برای انتقال قدرت در مسیر مستقیم طراحی شده و ساختاری ساده، فشرده و کاربردی دارد.
در این گیربکس، شافت ورودی و خروجی روی یک راستا یا با زاویه کمی نسبت به هم قرار دارند. برخلاف گیربکس هایی که قدرت را با زاویه منتقل می کنند (مثل حلزونی یا کرانویل)، در اینجا انتقال نیرو خطی، مستقیم و بی واسطه است.
سادگی طراحی، بازده بالا و هزینه نگهداری کم از دلایل اصلی محبوبیت گیربکس شافت مستقیم است. به علاوه، این مدل برای کاربردهایی که نیاز به حرکت پیوسته و بدون توقف دارند، بسیار مناسب است.
کاربردهای رایج:
- سیستم های انتقال مواد
- خطوط تولید صنایع غذایی و دارویی
- دستگاه های بسته بندی
- میکسرهای سبک و ماشین آلات کشاورزی
- هنگام انتخاب این نوع گیربکس، باید به جهت دوران شافت، محل نصب و توان انتقالی موردنیاز دقت شود تا بهره وری سیستم حفظ شود.

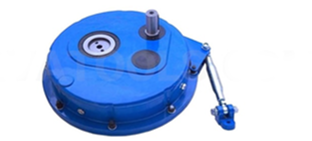

- گیربکس آویز
در میان انواع گیربکس صنعتی، گیربکس آویز به دلیل قابلیت نصب مستقیم روی سازه، گزینه ای رایج در ماشین آلات سنگین و خطوط تولید مستمر به شمار می رود. برای آشنایی بهتر با ساختار و عملکرد این نوع گیربکس، مراحل زیر به ترتیب توضیح داده می شوند:
گیربکس آویز به گونه ای طراحی شده است که به صورت مستقیم و بدون نیاز به پایه یا کوپلینگ اضافه، روی بدنه دستگاه نصب می شود. این ویژگی منجر به صرفه جویی در فضا، کاهش ارتعاشات و انتقال یکنواخت نیرو می گردد.
در این نوع گیربکس، شافت ها به صورت موازی قرار دارند و انتقال نیرو از طریق دنده های هلیکال انجام می شود. این ساختار باعث افزایش راندمان، کاهش استهلاک و عملکرد روان تحت بارهای پیوسته می شود.
به دلیل توان بالای انتقال نیرو و دوام مکانیکی مطلوب، گیربکس آویز در صنایع زیر کاربرد دارد:
- خطوط تولید پیوسته و ۲۴ ساعته
- ماشین آلات سنگین نظیر آسیاب ها، نقاله های صنعتی، و میکسرهای حجیم
- تجهیزات انتقال مواد در کارخانجات فولاد، سیمان و پتروشیمی

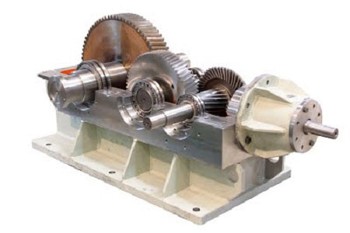

- گیربکس کرانویل
گیربکس کرانویل یکی از انواع گیربکس های زاویه دار است که برای انتقال نیرو بین دو محور متقاطع، معمولاً با زاویه ۹۰ درجه، طراحی شده است. عملکرد این نوع گیربکس مبتنی بر چرخ دنده های مخروطی (Bevel Gears) است که درگیر شدن آن ها به صورت مورب انجام می شود و امکان تغییر جهت دوران را فراهم می سازد.
ساختار عملکرد گیربکس کرانویل به شرح زیر است.
- چرخ دنده مخروطی محرک (Pinion) روی شافت ورودی نصب شده و حرکت دورانی را منتقل می کند.
- چرخ دنده مخروطی متحرک (Crown Gear) که روی محور خروجی قرار دارد، نیرو را با زاویه مورد نظر (معمولاً ۹۰ درجه) دریافت می کند.
- نوع طراحی دنده ها ممکن است مستقیم، مارپیچ یا هیپوئید باشد که بر دقت، راندمان و سطح نویز تأثیر می گذارد.
از جمله کاربردهای رایج گیربکس کرانویل می توان به موارد زیر اشاره نمود.
- همزن های صنعتی
- میکسرهای مواد شیمیایی
- دستگاه های حفاری
- ماشین آلات کشاورزی
- سامانه های انتقال نیرو در فضاهای زاویه دار
مزایای گیربکس کرانویل را می توان به صورت خلاصه نوشت.
- انتقال قدرت در زوایای خاص
- امکان طراحی سفارشی برای فضاهای محدود
- عملکرد پایدار تحت بارهای ضربه ای یا رفت وبرگشتی
- گیربکس کرانویل زمانی انتخاب مناسبی است که نیاز به تغییر جهت نیرو در زاویه خاص وجود داشته باشد.
- در میان انواع گیربکس ها، این مدل به ویژه در فضاهایی با محدودیت چیدمان یا نیاز به انعطاف در انتقال، بسیار کاربردی است.
